Відмінності між конічними роликовими підшипниками та сферичними роликовими підшипниками
Конічні роликові підшипники та сферичні роликові підшипники є важливими типами підшипників кочення, які значно відрізняються своєю конструкцією, функціями та сценаріями застосування. Нижче наведено їх основні відмінності:
1. Конструкторська структура
Конічні роликові підшипники:
---- Форма ролика:Використовує ролики у формі -зрізаного конуса (зрізані конуси).
---- Доріжки: І внутрішня, і зовнішня кільцеві доріжки кочення конічні, а вершина конуса збігається в точці на осі підшипника.
---- Роздільність:Ці підшипники, як правило, складаються з внутрішнього кільця, вузла ролика та сепаратора (називається «вузлом внутрішнього кільця») і зовнішнього кільця (називається «зовнішнім кільцем»). Під час монтажу необхідне точне осьове регулювання (попереднє натяг) внутрішнього та зовнішнього кілець.
---- Кут контакту: необхідний фіксований кут контакту (кут між лінією навантаження та радіальною площиною). Більший кут контакту збільшує здатність підшипника витримувати осьові навантаження.
----Ребра:Внутрішнє кільце зазвичай має ребра для напряму роликів.
Сферичні роликові підшипники:
---- Форма ролика:Використовує симетричні бочкоподібні-катки (бочкоподібні-катки). Доріжка кочення: внутрішнє кільце має дві фіксовані доріжки кочення, тоді як доріжка кочення зовнішнього кільця є сферичною.
---- Роздільність:Зазвичай складається з внутрішнього кільця, вузла ролика та сепаратора та зовнішнього кільця. Внутрішнє кільце та зовнішнє кільце зазвичай нероздільні (за винятком деяких великих підшипників).
----Ключові характеристики:Сферична доріжка кочення зовнішнього кільця є основною особливістю, яка дозволяє підшипнику само{0}}вирівнюватись.
---- Кут контакту:Конструкція дозволяє роликам регулювати свій кут на сферичній доріжці зовнішнього кільця, щоб компенсувати зміщення.
2. Основні функціональні характеристики
Конічні роликові підшипники:
---- Основні переваги:Вони можуть одночасно витримувати високі радіальні навантаження та односпрямовані осьові навантаження (чим більше контактний кут, тим більше осьове навантаження). Завдяки своїй конструкції вони також мають відмінну здатність витримувати чисті осьові навантаження.
---- Основні обмеження:Вони терпіти не можуть кутове зміщення. Якщо вал зігнутий відносно гнізда підшипника або є кутове зміщення під час встановлення, може виникнути концентрація напруги, контакт із краєм ролика, аномальний знос, перегрів та передчасна поломка. Потрібна висока точність монтажу. Застосування: зазвичай потрібно встановлювати парами (лицем-до-лицем, спиною-до-спиною або в тандемі) для перенесення двонаправлених осьових навантажень або забезпечення жорсткої опори.
Сферичні роликові підшипники:
---- Основна перевага:Здатний витримувати дуже високі радіальні навантаження та помірні та важкі двонаправлені осьові навантаження.
---- Ключова функція:Чудова здатність-самовирівнювання. Сферична доріжка зовнішнього кільця дозволяє внутрішньому кільцю, ролику та клітці нахилятися під певним кутом відносно осі зовнішнього кільця (зазвичай від 1,5 до 3 градусів). Це компенсує кутове зміщення, спричинене вигином вала, помилками встановлення та деформацією сідла.
---- Ключова перевага:Висока стійкість до помилок монтажу та прогину вала, що значно знижує ризик виходу з ладу через неправильне центрування та спрощує монтаж.
3. Сценарії застосування
Конічні роликові підшипники:
Застосування, що вимагають високої радіальної та осьової навантажувальної здатності з гарантованою точністю вирівнювання.
Приклади застосування: автомобільні колеса (використовуються парами), вхідні/вихідні вали коробки передач, диференціали, шпинделі верстатів (вимоги до-високої точності), шийки валків прокатних станів (часто використовуються парами), насоси, компресори, будівельне обладнання тощо.
Сферичні роликові підшипники:
Застосування, що вимагають надзвичайно великих радіальних і помірних осьових навантажень.
Застосування, де важко підтримувати вигин вала, деформацію основи або високу точність центрування.

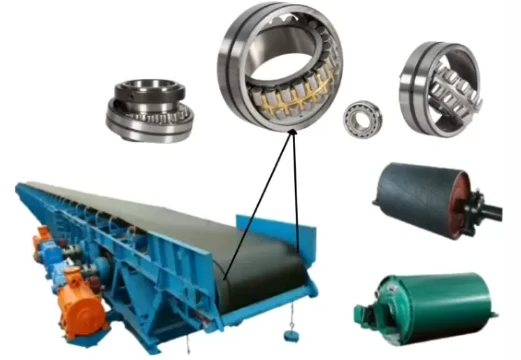

Приклади застосування: вібраційні грохоти, великі вентилятори, папероробне обладнання, конвеєрні ролики, довгі опори карданного вала, сільськогосподарська техніка, гірничодобувна техніка, певні типи коробок передач та інше обладнання, що працює в суворих умовах або важко вирівнюється.
4. Інші відмінності
---- Швидкість:Конічні роликові підшипники зазвичай досягають вищих граничних швидкостей, ніж сферичні роликові підшипники.
---- Тертя та підвищення температури:Конічні роликові підшипники мають відносно низьке тертя при точному центруванні. Сферичні роликові підшипники можуть зазнавати дещо більшого тертя та підвищення температури через вигнутий контакт між роликами та деяке внутрішнє ковзання (особливо при неправильному центруванні).
---- Вартість і складність:Конічні роликові підшипники можуть бути трохи дешевшими, але їх парна установка та високі вимоги до точності збільшують складність системи та вартість. Сферичні роликові підшипники, як правило, дорожчі за комплект, але їхні властивості-саморегулювання спрощують установку та центрування, зменшуючи ризики витрат на систему.
---- Жорсткість:Правильно встановлені спарені конічні роликові підшипники забезпечують високу жорсткість системи. Сферичні роликові підшипники мають порівняно низьку жорсткість.
Зведена порівняльна таблиця
|
Характеристика |
Конічні роликові підшипники |
Сферичні роликові підшипники |
|
Форма валика |
Усічений конус (усічений конус) |
Барабан (у формі-бочки) |
|
Доріжка кочення зовнішнього кільця |
Конус |
Сферичний |
|
Ключові характеристики |
Високе радіальне навантаження + висока односпрямована осьова навантаження |
Дуже високе радіальне навантаження + середнє двонаправлене осьове навантаження + можливість само-вирівнювання |
|
Допуск до зміщення |
Дуже низький (не витримує кутового зміщення) |
Дуже висока (зазвичай допускається відхилення на 1,5 градуса - 3 градусів) |
|
Вимоги до встановлення |
Потрібне високо{0}}точне вирівнювання, зазвичай потрібно використовувати в парі та точно відрегулювати попередній натяг |
Низькі вимоги до вирівнювання установки та можуть автоматично компенсувати зміщення |
|
Роздільність |
Зазвичай роз'ємний (внутрішнє кільце + зовнішнє кільце) |
Зазвичай нерозлучні |
|
Типові застосування |
Автомобільні колеса, коробки передач, шпинделі верстатів (для високоточних застосувань) |
Вібраційне обладнання, довгі вали, вентилятори, конвеєри, папероробне обладнання (де вирівнювання є важким або умови роботи важкі) |
|
Швидкісна здатність |
Зазвичай вище |
Зазвичай трохи нижче |
|
Міркування щодо вартості |
Сам підшипник може коштувати трохи дешевше, але вартість установки/системи може бути високою |
Сам підшипник коштує дорожче, але витрати на установку/систему можуть бути нижчими |
5.Принципи відбору
Вибирайте конічні роликові підшипники, коли:Вам потрібна надзвичайно висока радіальна та осьова навантажувальна здатність, робоче середовище забезпечує високу точність вирівнювання, і можливі вимоги до високої швидкості. Будьте готові до точної установки та регулювання попереднього натягу (зазвичай встановлюється парами).
Вибирайте сферичні роликові підшипники, коли:Вам потрібно витримувати надзвичайно великі радіальні навантаження (можливо, що супроводжуються помірними осьовими навантаженнями) і передбачити вигин вала, деформацію сідла або труднощі встановлення, що вимагають ідеального центрування. Їх -можливість самовирівнювання є ключовою перевагою, яка значно підвищує надійність у важких умовах експлуатації та спрощує встановлення.
Коротше кажучи, конічні роликові підшипники забезпечують високу навантажувальну здатність, високу точність і низький допуск до зсуву; Сферичні роликові підшипники забезпечують дуже високу радіальну навантажувальну здатність, допуск до зсуву та спрощену установку.
